Система обратного осмоса промышленная

Описание

Система Обратного Осмоса высокой производительности

Система Обратного Осмоса с высокой производительности от 250 литров в час

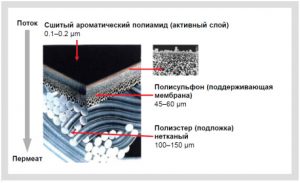

мембрана обратного осмоса

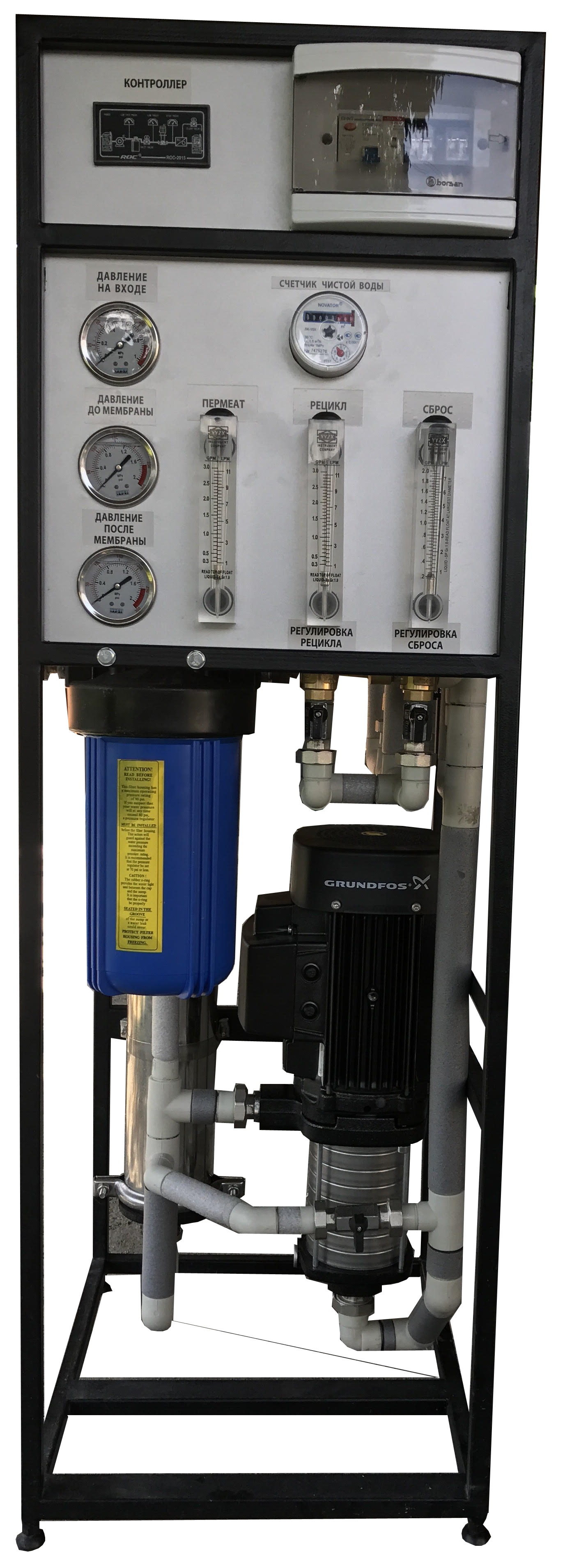

Система представляет собой компактный функционально законченный модуль.

Оборудование автоматикой контроля процессом очистки воды(контроллер) , трубная обвязка(ППР Ekoplastik) устойчивой к вибрации и механическим воздействиям(изгибу, удару) по сравнению с ПВХ(клееной трубой) ,ротаметрами и с внешней регулирующая запорная арматура(Valtec) не дорогой в обслуживание и эксплуатации( по сравнению с дорогими и не долговечными ротаметрами со встроенной настройкой) , насоса высокого давления(Aquatica(гарантия на насос 24 месяца), GRUNDFOS(гарантия на насос 12 месяца) см.ниже), смонтированы на металлической раме окрашена( краска на устойчивой к механическим воздействиям)  .
Процесс деминерализации(очистка воды от сухого остатка) осуществляется на обратноосмотических мембранных элементах(см.ниже).
В рабочем режиме в мембранном модуле системы происходит разделение воды на два потока: деминерализованную воду — пермеат, и воду с повышенным солесодержанием — концентрат. Часть концентрата во время работы модуля сбрасывается в канализацию, а часть направляется на вход насоса высокого давления, так называемый рецикл концентрата. Система имеет регулируемую линию рецикла, позволяющую контролировать и регулировать объем сброса концентрата. Деминерализованная вода (пермеат) поступает в емкость (в комплект системы не входит), в котором монтируется поплавковый выключатель, отключающий систему при достижении максимального значения уровня.
Автоматика системы обеспечивает электрические защиту насоса от сухого хода, защиту мембран от высокого давления, обеспечивает включение и отключение системы по уровню в емкости чистой воды, выполняет автоматически гидравлическую промывку мембран(контролируется контроллером см. ниже).

Важные преимущества систем очистки воды:

• высокая степень очистки — до 99,8 %;
• невысокое рабочее давление — 8-13 Бар(создается насосом системы обратного осмосасм. ниже);
• минимизация сброса в канализацию — от 15%;
• автоматическая гидравлическая промывка;
• срок службы мембранных элементов — до 4-х лет;
• в системе очистки используются мембраны TORAY(Япония)
• Описание мембран сверх низконапорных TMH10A
• Описание мембран низконапорных TMG

Работа установки:

• режим работы – полностью автоматизированный, непрерывный, с автоматическим слежением за уровнем очищенной воды в накопительном баке;
• для продления срока службы мембранных элементов, периодически, в автоматическом режиме происходит промывка, сброс загрязнений с поверхности мембран в дренаж;
• также требуется хим. промывка мембран(в зависимости от загрязнение мембран), при снижении производительности установки.

Контроллер системы обратного осмоса

(производство Украина)

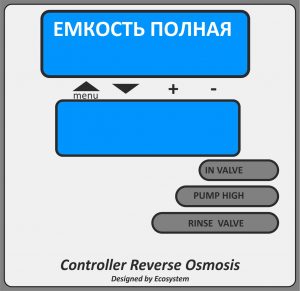

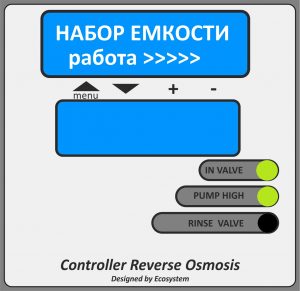

Микропроцессорный контроллер OC-1.1-Ecosystem предназначен для контроля работы небольших обратноосмотических систем очистки воды. На лицевой панели прибора экран (4 входных и 3 выходных релейных сигнала ON/OFF) с промежуточными ступенями и механизмами, которые обозначены при помощи светодиодов и экрана. Они позволяют в реальном времени наблюдать за всем процессом работы системы обратного осмоса. Прибор имеет понятный пользовательский интерфейс, возможность настройки рабочих параметров(русское меню).

Функции контроллера:

• Автоматическое включение/выключение установки обратного осмоса по низкому и по высокому уровню в емкости очищенной воды (пермеату).
• Защита насоса установки обратного осмоса от сухого хода.
• Защита от высокого давления.
• Индикация состояния на экране режимов работы
• Индикация светодиодами состояния компонентов установки обратного осмоса.
• Внешний стоп(подключение баллонов водоподготовки )
• Настройка интервала обязательной промывки мембран.
• Настройка длительности промывки мембран перед запуском и при остановке по высокому уровню в емкости очищенной воды (пермеата).

Управление компонентами установки обратного осмоса:

• Входной электромагнитный клапан;
• Насос высокого давления;
• Клапан промывки (сброса концентрата).

Контроллер системы обратного осмоса с встроенным датчиком электропроводности(СКОРО)

(производство Украина)

Микропроцессорный контроллер OC-1.2-Ecosystem со встроенным кондуктометром для контроля качества воды.  Cочетает в себе функции программируемого логического контроллера и кондуктометра, позволяет следить за процессом работы обратноосмотической системы, при необходимости автоматически предпринимая необходимые действия для её корректной работы. Прибор имеет понятный пользовательский интерфейс, возможность настройки рабочих параметров(русское меню).

Функции контроллера:

• Автоматическое включение/выключение установки обратного осмоса по низкому и по высокому уровню в емкости очищенной воды (пермеата).
• Защита насоса установки обратного осмоса от сухого хода.
• Защита от высокого давления.
• Индикация светодиодами состояния компонентов установки обратного осмоса.
• Отображение на состояния на экране режимов работы и LCD дисплее текущего значения электропроводности (пермеата).
• Настройка длительности промывки мембран перед запуском и при остановке по высокому уровню в емкости очищенной воды (пермеата).
• Настройка интервала обязательной промывки мембран.
• Внешний стоп(подключение баллонов водоподготовки )

Насос системы обратного осмоса

Насос GRUNDFOS серии CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQV. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.
Спецификация

• Максимальное рабочее давление:1,6 МПа.
• Номинальный напор: 60,3м
• Максимальный напор: 90м
• Корпус насоса: Нержавеющая сталь AISI 304
• Рабочее колесо: Нержавеющая сталь AISI 304
• Максимальная температура жидкости :55°С
• Рабочие колеса: 10шт

Технические данные

• Асинхронный 2-х полюсный двигатель, закрытого типа, воздушного охлаждения, со встроенной в обмотку теплозащитой.
• Номинальная мощность — P2:  1,3kW(для системы до 3 мембраны 4040)
• Класс изоляции F.
• Степень защиты IP55.
• Номинальное напряжение 1~230В ± 50Гц,
• Встроенный конденсатор и автоматическая защита от тепловой перегрузки для однофазной версии.
• DNA 1″ .DNM 1″

Вертикальные центробежные многоступенчатые  насосы Aquatica (Акватика) серии LEO используются для поднятия давления и перекачивания чистой воды общего назначения
Спецификация

• Максимальное рабочее давление:1,6 МПа.
• Номинальный напор: 57м
• Максимальный напор: 94м
• Максимальная температура жидкости :35°С всоответствии к EN 60335-2-41 для бытового использования,40°С для другого использования.
• Материалы Корпус:  Нержавеющая сталь AISI 304/чугун с антикоррозийной обработкой.
• Рабочее колесо и диффузор: из технополимера.
• Вал: из нержавеющей стали AISI 304.

Технические данные

• Асинхронный, закрытого типа, воздушного охлаждения, со встроенной в обмотку теплозащитой.
• Номинальная мощность — P2:  1,5kW(для системы до 3 мембраны 4040)
• Класс изоляции F.
• Степень защиты IP55.
• Номинальное напряжение 1~230В ± 50Гц,
• Встроенный конденсатор и автоматическая защита от тепловой перегрузки для однофазной версии.
• Цена зависит от комплектации от 68750 гр
