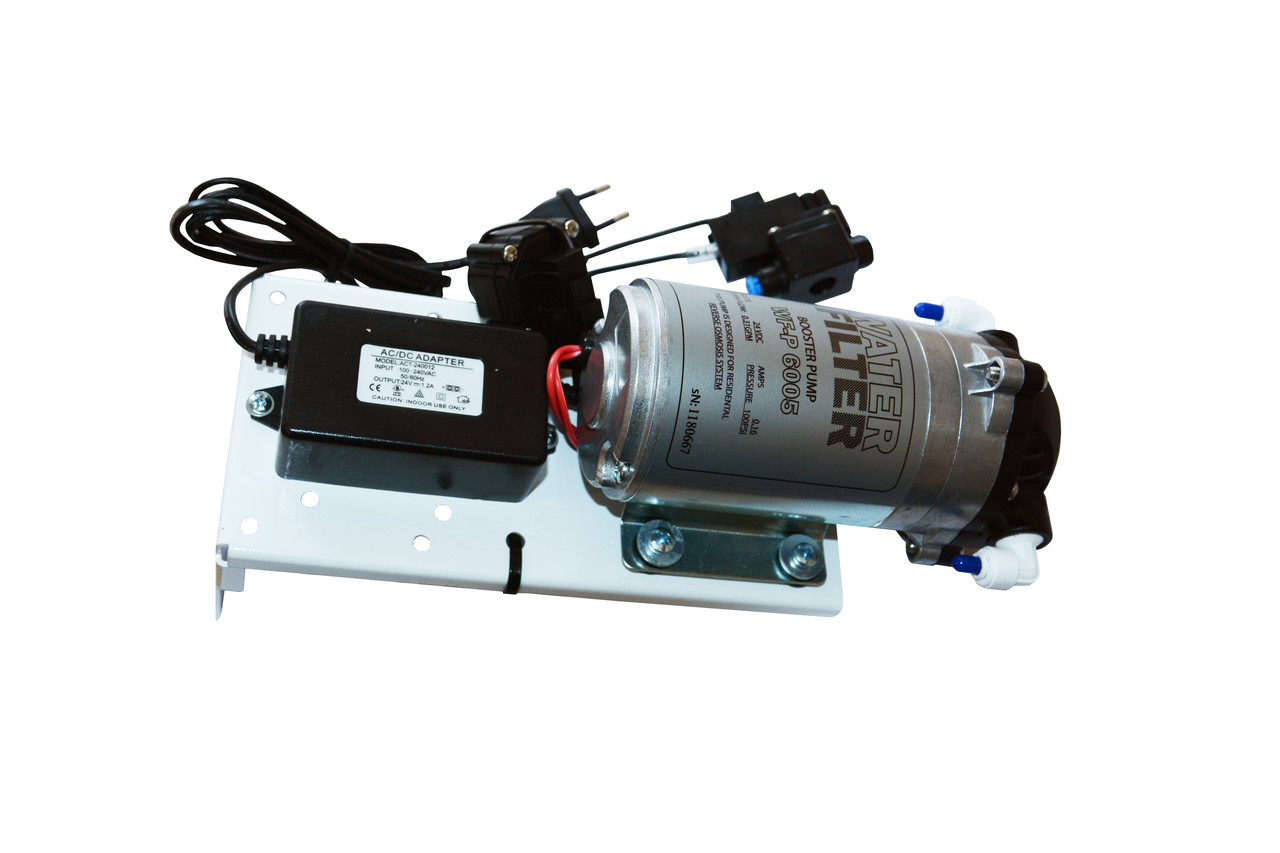

Комплект помпы для осмоса KWF-P6005

2,200.0 грн

Категории: , Метки: , , , , ,

Описание

Комплект помпы для систем фильтров обратного осмоса. модель –  KWF-P76

НАЗНАЧЕНИЕ
Комплект помпы предназначен для повышения давления воды перед бытовой системой обратного осмоса.
Комплект помпы оснащен реле высокого и низкого давления и работает в автоматическом режиме.

КОМПЛЕКТ ПОСТАВКИ

  • Повысительный насос – 1 шт.
  • Угол 3/8” NPT x 1/4” OD – 2шт.
  • Реле низкого давления – 1 шт.
  • Реле высокого давления – 1 шт.
  • Электрический адаптер 240AC/24DC с сетевым кабелем, V220В, 50Гц  – 1 шт.
  • Соединительные  провода  – 1 комп.
  • Монтажный кронштейн – 1 шт.
  • WA-SBT0404 Тройник 1/4’’ OD x 1/4’’ STEM x 1/4’’ OD – 1 шт.
  • Пластиковая трубка 1/4’’  – 0,7 м.

Производитель оставляет за собой право изменять внешний вид и тип составляющих элементов помпы без ухудшения характеристик в целом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТА ПОМПЫ
Модель KWF-P76
Производительность, л/мин (свободный излив) 1,2
Производительность, л/мин (при давлении 4.8 бар) 0,55
Давление воды на входе, бар 0,5-3,5
Максимальное давление, бар 7,0
Тип и размер подключения 3/8”NPT(р.вн.)  х 1/4” OD
Габаритные размеры кронштейна с помпой: ширина*длина* высота, мм 140*192*290
Вес, кг 2,7
Электропитание, (V) 240 V AC /24 V DC
Потребляемый ток , (A) при давлении 4,8 бар 0,65 А

ИНТРУКЦИЯ ПО УСТАНОВКЕ КОМПЛЕКТА ПОМПЫ

Для установки комплекта помпы Вам понадобятся:

  • отвёртка крестовая
  • нож для нарезания трубки
  • Пластиковая трубка – 1/4’’

Помпа работает от электрической сети 220В через эл. Адаптер 24DC , предусмотрите для этого розетку в месте установки системы фильтрации.

  1. Прочтите инструкцию до конца, после этого приступайте к монтажу.
  2. Система фильтрации должна быть отключена от водовпродной сети.
  3. Комплект помпы устанавливается после фильтров предварительной очистки. Кронштейн насоса имеет два отверстия для крепления к кронштейну системы фильтрации.
  4. Выкрутите два крайних винта из крышки последнего фильтра предварительной очистки (С). Установите насос так, чтобы отверстия на кронштейне насоса совпадали с отверстиями на кронштейне системы фильтрации. Закрепите кронштейн при помощи винтов.
  5. Установите пластиковый тройник (поз.4) на выходе из последнего фильтра предварительной очистки (С).
  6. При помощи пластиковой трубки 1/4’’ соедините тройник (поз. 4) с реле низкого давления (поз. 2) и входом на помпу (направление движения воды указано на насосе стрелкой).
  7. При помощи пластиковой трубки 1/4’’ соедините выход из помпы и вход четырехходового клапана (поз. 5). Вход на клапане обозначен надписью – IN.
  8. Установите реле высокого давления (поз. 3)  на линии очищенной воды между четырёхходовым клапаном и накопительным баком (поз.6). Направление движения воды через реле не имеет значения.
  9. Проверьте все соединения на герметичность, трубку в фитинги вставляйте до  упора.
  10. Включите помпу в розетку, откройте кран подачи воды на систему фильтрации, откройте кран на накопительном баке.
  11. Убедитесь в отсутствии протечек при работающей помпе.

СХЕМА ПОДКЛЮЧЕНИЯ ПОМПЫ К БЫТОВОЙ СИСТЕМЕ ФИЛЬТРОВ

  1. Помпа.
  2. Реле низкого давления.
  3. Реле высокого давления
  4. Тройник
  5. Четырехходовый клапан
  6. Накопительный бак.

УСЛОВИЯ РАБОТЫ ПОМПЫ

Включение помпы происходит при соблюдении двух условий:

  1. Давление воды, в накопительном баке ниже 3 бар.
  2. Давление воды перед помпой выше 0,5 бар.

Отключение помпы происходит при соблюдении одного из двух условий:

  1. Давление воды в накопительном баке  выше 3 бар (полный бак).
  2. Отсутствие воды перед помпой или давление воды ниже минимального (0,5 бар.).
