Головка к помпе

Описание

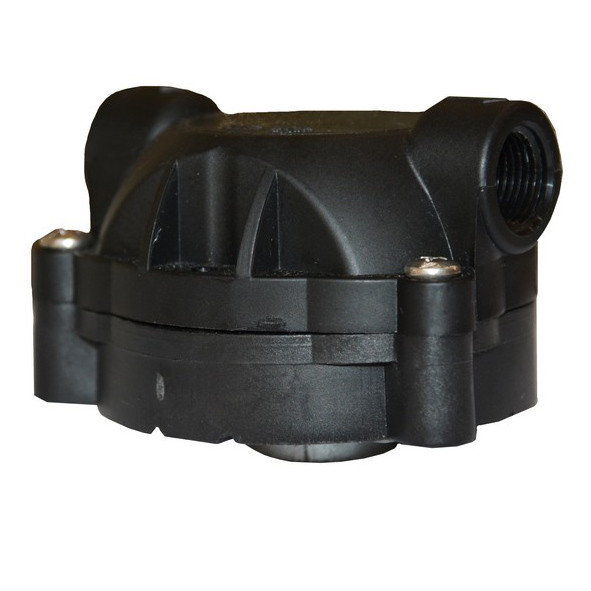

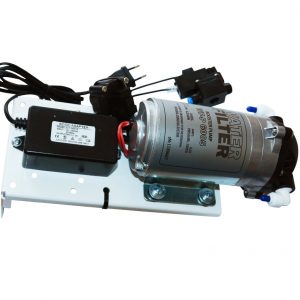

Головка к насосу бустерного типа для фильтра обратного осмоса.

Головка к насосу является частью объемно-ротационного кулачкового насоса, предназначенного для повышения давления воды перед системой обратного осмоса.

Головка к насосу предназначена для регулировки входящих и выходящих потоков гидравлической жидкости.

Состоит из следующих частей:

1. Верхний корпус (1), изготовленного из пластмассы черного цвета, имеет сложную круглую форму с отверстиями для соединительных винтов и посадочным местом для блока клапанов. В корпусе расположены всасывающая и напорная камеры с отверстиями с внутренней резьбой 3/8″ – вход и выход.

2. Уплотнительное кольцо (2) из резины черного цвета, служит уплотнением между блоком клапанов и напорной камерой верхнего корпуса.

3. Блока клапанов (3) – состоящего из основания, трех впускных и одного выпускного клапана. Основание изготовлено из пластмассы черного цвета треугольной формы с закругленными углами, имеет посадочное место для уплотнительного кольца (2), три посадочных места для всасывающих клапанов и одно место для выпускного клапана. Всасывающие клапаны и выпускной клапан изготовлены из бесцветной резины в форме «грибка» и предназначены для пропускания воды в одном направлении. Также на блоке расположены три перепускных клапана, каждый из которых состоит из пластикового цилиндра (11) с пружиной (10) и размещается на всасывающем клапане.

4. Привод в сборе (8) изготовлен из дюрали, имеет сложную круглую форму, имеет в составе подшипник с эксцентриком и три отверстия с резьбой для крепления при помощи винтов (4) диафрагмы (6) и поршней (5). В составе привода ― тефлоновое уплотнительное кольцо (9) белого цвета.

5. Нижняя часть головки (7) изготовлена из пластика черного цвета, имеет сложную круглую форму с отверстиями с резьбой для соединения с верхней частью головки.

Головка к насосу поставляется целым узлом в собранном виде без соединительных патрубков.



Принцип действия

Вода поступает во всасывающую камеру через входное отверстие, далее поочередно открываются всасывающие клапана, и вода поступает в нагнетательный отсек, откуда через выпускной клапан поступает в напорную камеру и далее на выход. Поступательные движения клапанов производятся за счет вибрации диафрагмы. Вибрация диафрагмы обеспечивается за счет эксцентрика установленного на приводе головки. Привод головки насоса приводится в движение при помощи электрического мотора (поставляется отдельно).



Технические характеристики:

Размеры: Ширина: 80мм. Высота: 50мм.

Материал: пластик черного цвета.

Производительность: 1,17 л/час (0.31 GPM)

Максимальное давление: 7 бар (100 psi)

Рабочая температура воды: 4-45оС

Вход/выход 3/8″ внутренняя резьба.
